С внешним креплением
Машины с внешним креплением — резец движется вокруг трубы. Подходят, когда есть свободный доступ снаружи.
AotaiКромкорез для труб SDC-350TN
AotaiC-образный фаскосниматель AOTAI ISC-53
- ТипПереносной
- КреплениеВнешний
- Макс. диаметр труб53
AotaiC-образный фаскосниматель AOTAI ISC-63
- ТипПереносной
- КреплениеВнешний
- Макс. диаметр труб63
NodhaТВР-40
- ТипПереносной
- КреплениеВнутренний
- Макс. диаметр труб40

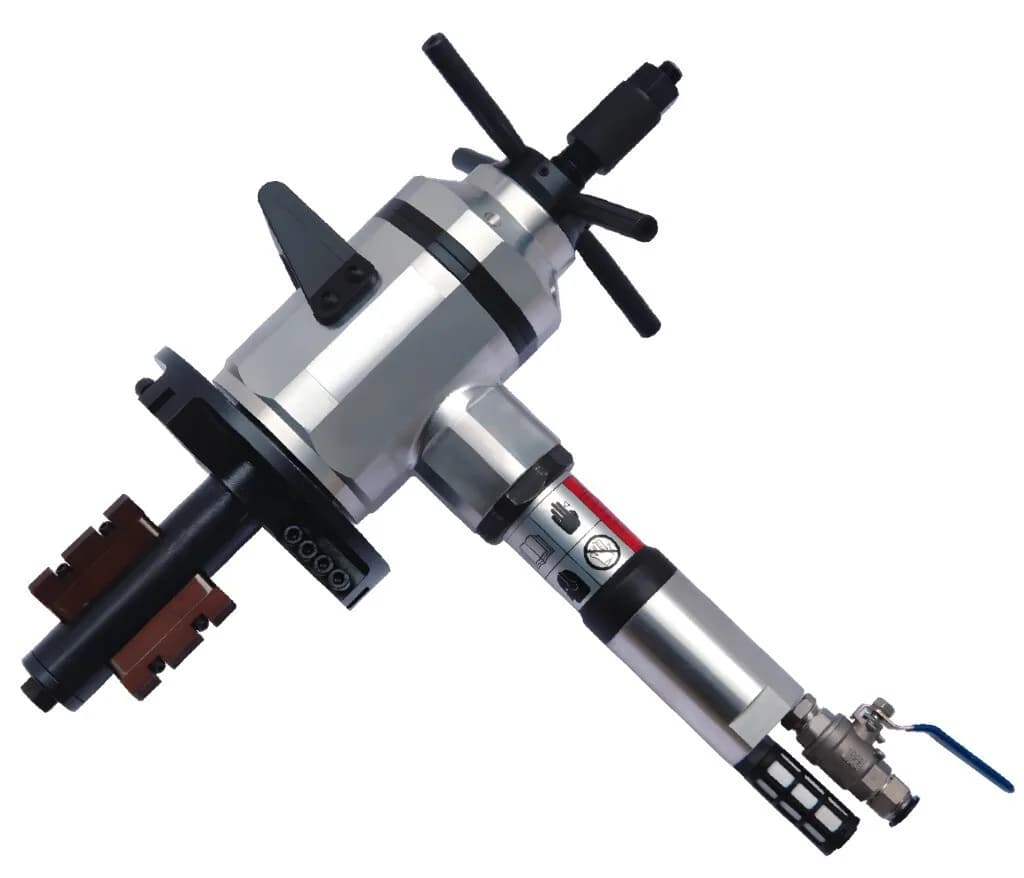

AotaiКромкорез для труб TCM-150TN

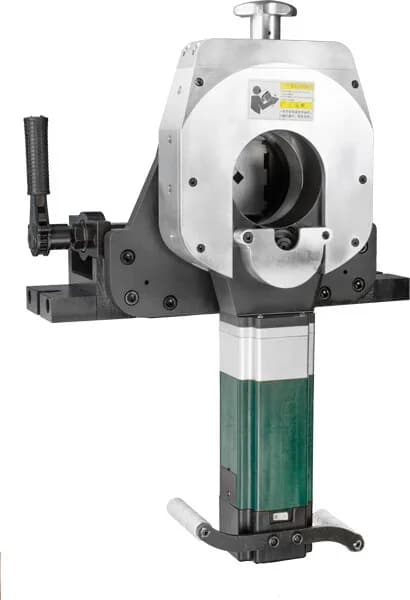

AotaiКромкорез для труб TCM-630-II

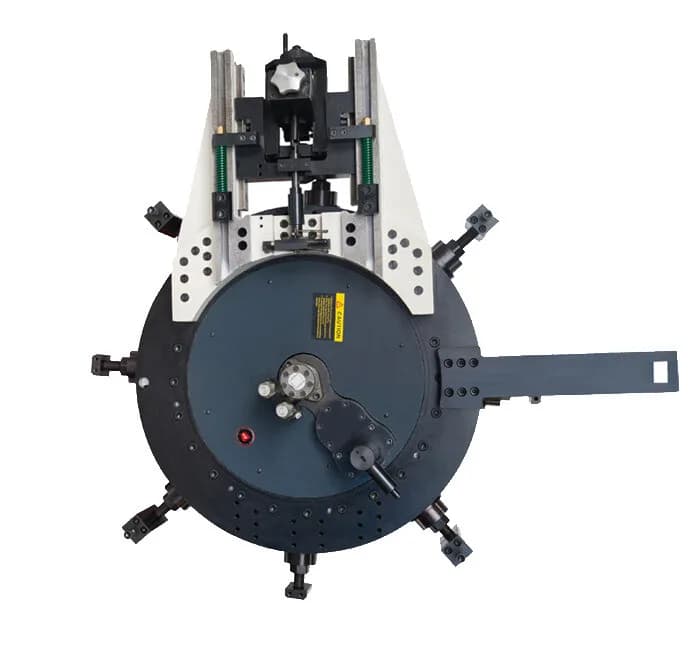

AotaiФаскосниматель для труб AOTAI SDD-1050
- ТипПереносной
- КреплениеВнутренний
- Макс. диаметр труб1050
AotaiФаскосниматель для труб AOTAI SDD-1300
- ТипПереносной
- КреплениеВнутренний
- Макс. диаметр труб1300
AotaiФаскосниматель для труб AOTAI SDD-1500
- ТипПереносной
- КреплениеВнутренний
- Макс. диаметр труб1500
AotaiФаскосниматель для труб AOTAI SDD-1800
- ТипПереносной
- КреплениеВнутренний
- Макс. диаметр труб1800
AotaiФаскосниматель для труб AOTAI SDD-2300
- ТипПереносной
- КреплениеВнутренний
- Макс. диаметр труб2300

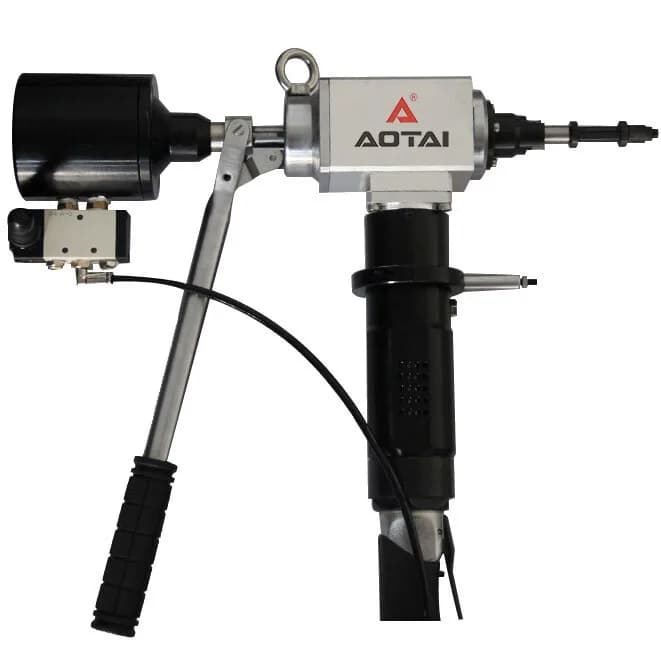

AotaiМашина для снятия фаски AOTAI ATCM-24
- ТипПереносной
- КреплениеВнутренний
- Макс. диаметр труб24
AotaiМашина для снятия фаски AOTAI ATCM-48
- ТипПереносной
- КреплениеВнутренний
- Макс. диаметр труб48
AotaiC-образный фаскосниматель AOTAI ISC-73
- ТипПереносной
- КреплениеВнешний
- Макс. диаметр труб73

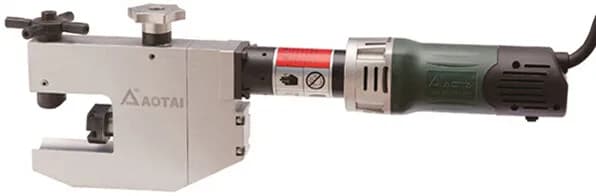

AotaiC-образный фаскосниматель AOTAI ISC-83
- ТипПереносной
- КреплениеВнешний
- Макс. диаметр труб83
AotaiC-образный фаскосниматель AOTAI ISC-108
- ТипПереносной
- КреплениеВнешний
- Макс. диаметр труб108
NodhaНеразъемный труборез и фаскосниматель ТВН-63 с приводом Metabo

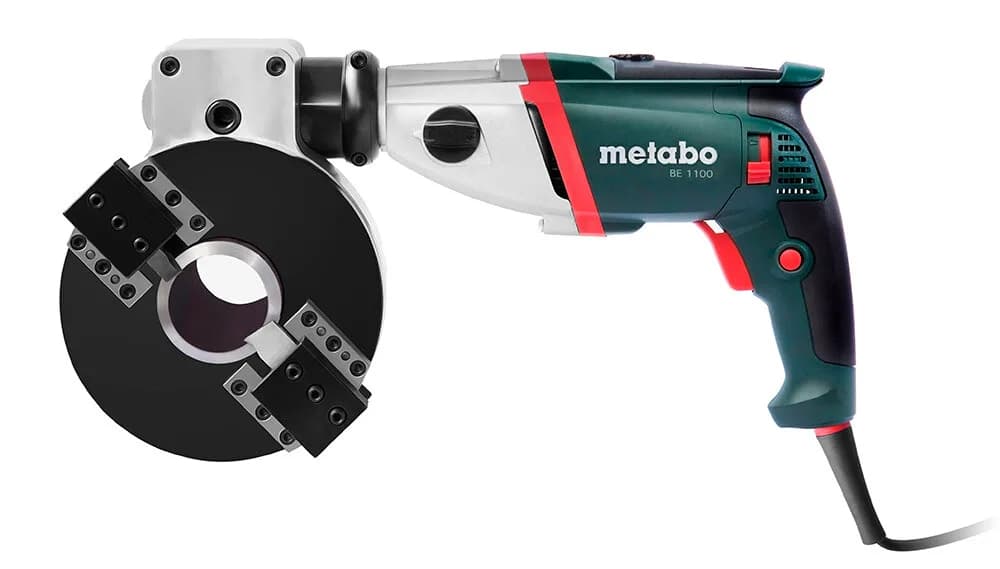

NodhaНеразъемный труборез и фаскосниматель ТВН-114
- ТипПереносной
- КреплениеВнешний
- Макс. диаметр труб114

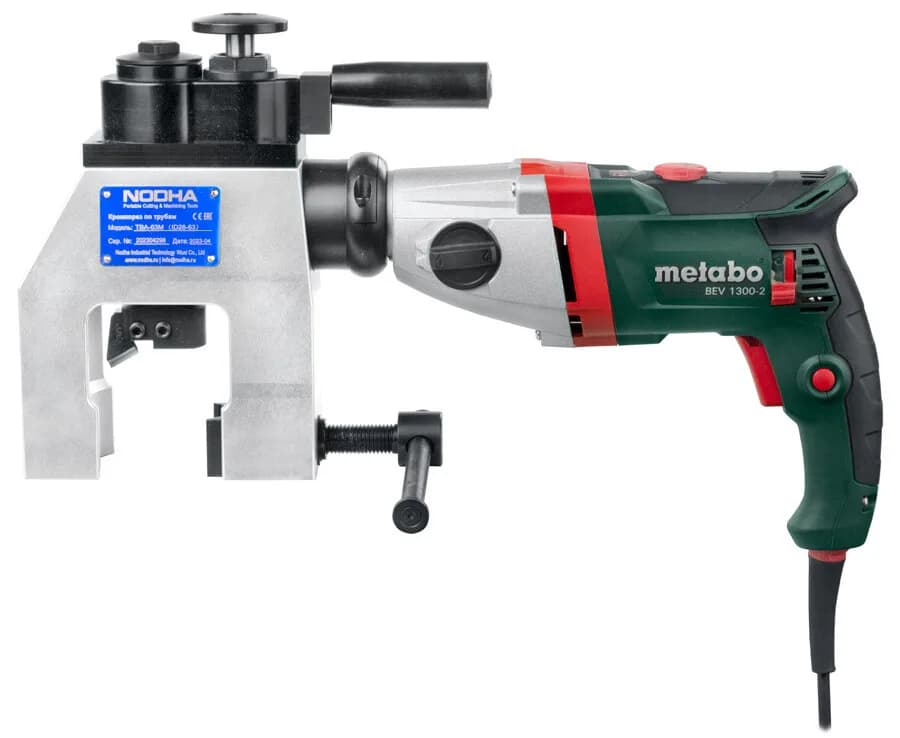

NodhaМашина для снятия фаски с труб ТВА-63 с электроприводом Metabo
- ТипПереносной
- КреплениеВнешний
- Макс. диаметр труб63

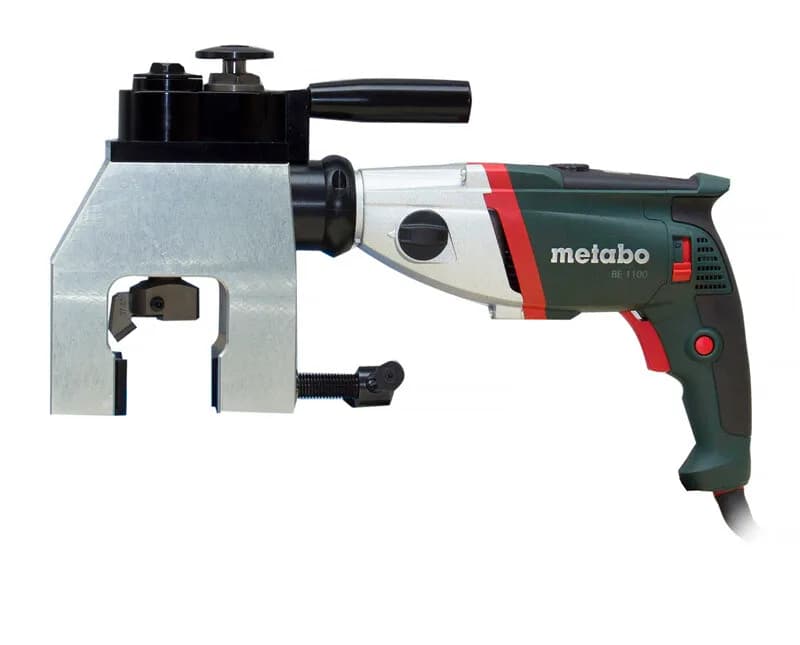

NodhaМашина для снятия фаски с труб ТВА-76 с электроприводом Metabo
- ТипПереносной
- КреплениеВнешний
- Макс. диаметр труб76
Частые вопросы по категории
В чём разница между внутренним и внешним (разъёмным) креплением?
Внутренний кромкорез фиксируется разжимным механизмом изнутри трубы — даёт максимальную соосность фаски с осью трубы (до 0,2 мм), критично для орбитальной автоматической сварки. Внешний разъёмный крепится снаружи, не требует доступа внутрь — единственный вариант для уже смонтированных трубопроводов и ремонта.
С какого диаметра работают внутренние кромкорезы?
От DN 50–80 (некоторые специализированные модели — от DN 32 для котельных труб малого диаметра). Верхний предел — DN 600–800 у стандартных моделей. Для больших диаметров DN 1000+ обычно применяют разъёмные внешние.
Можно ли снимать фаску на смонтированной трубе в действующем трубопроводе?
Только после отсечения запорной арматурой и сброса рабочего давления. Работа на трубопроводе под давлением запрещена любым инструментом согласно ФНП ОРПД. Разъёмный кромкорез надевается на торец отрезанного участка для подготовки под стыковую сварку.
Требования ГОСТ к подготовке торца трубы под сварку?
Основной стандарт — ГОСТ 16037-80 «Соединения сварные стальных трубопроводов». Для магистральных газопроводов — ГОСТ Р 55990-2014. Большинство форм разделки (С17, С19, С25) требуют точного угла 30°–40° и притупления 1,5–2 мм у корня шва. Подробный разбор — в нашей статье про углы разделки.
Какой ресурс у пластин на трубной разделке?
На Ст20 и 09Г2С — 400–800 стыков DN 300 × 10 мм на рабочую грань твердосплавной пластины. После поворота (4 рабочие грани) — до 2000–3200 стыков с одной пластины. На нержавейке и жаропрочке ресурс падает в 2–3 раза.
